Устройство предназначено для контроля работы двигателя и управления повторным запуском, в случае самопроизвольного отключения пусковой аппаратуры при снижении напряжения в сети.

Режимы работы устройства :

• измерение величины напряжения в сети пускового аппарата ;
• контроль включения/отключения пускового аппарата ;
• контроль разрешения для повторного запуска электродвигателя ;
• контроль нажатия кнопки "СТОП1" ;
• контроль нажатия кнопки "СТОП2" ;
• контроль срабатывания группового аварийного отключения (ГАО) ;
• контроль срабатывания теплового реле защиты (ТРЗ) ;
• контроль понижения напряжения на катушке пускового аппарата ;
• контроль восстановления напряжения на катушке пускового аппарата ;
• режим повторного запуска электродвигателя с преждевременной задержкой по времени ;
• хранение информации о включении и выключении электродвигателя, протокола срабатываний сигналов, а также накопление количества включений и самозапусков электродвигателя ;
• режим программирования параметров ;
• сохранение в энергонезависимой памяти всех устанавливаемых параметров устройства ;
• светодиодная сигнализация работы устройства.

Допускается применение устройства при каждом из перечисленных режимов в отдельности.

Устройство обеспечивает контроль и повторный запуск при совместной работе с магнитным пускателем или контактором, катушка которого питается напряжением 220 В частотой 50 Гц, а также может применяться в комплексе с другой пусковой аппаратурой в режиме поочередного запуска электрических машин.

Основными потребителями являются предприятия и организации, эксплуатирующие электрические машины.

Климатическое исполнение - УЗ по ГОСТ 15150-69.

УКПЗЭ разработано на базе микроконтроллера фирмы "ATMEL". Для измерения сетевого напряжения служит сетевой измерительный трансформатор (ТСИ). Тем самым ТСИ осуществляет гальваническую развязку и сопряжение измеряемого напряжения с аналого-цифровым преобразователем.

Согласно алгоритму программы и заданным условиям выполняется обработка и анализ измеряемого сигнала, после чего определяется сигнал управления.

Для возможности программирования задач и параметров, а также хранения информации, устройство оснащено специальной микросхемой. Данная микросхема выполняет функции часов реального времени не зависимо от присутствия питания на устройстве.

Также содержит ОЗУ, данные которого, сохраняются без питания за счет встроенной литиевой батареи на кристалле. Заводом изготовителем данной микросхемы, гарантировано десятилетнее хранение данных и выполнения роли часов без подачи питания.

Контролируемые сигналы подаются на встроенные в схеме устройства оптоэлектронные каналы, выполняющие сопряжение и гальваническую развязку.

Для перепрограммирования параметров устройства в схему встроен стандартный интерфейс RS-485.

В состав схемы устройства входит стабилизатор +5 вольт на базе микросхемы фирмы "National Semiconductor", позволяющий сохранять работоспособность схемы в широком диапазоне изменения напряжения питающей сети, а также микросхема часов реального времени фирмы STMicroElectronics.


Технические данные

	напряжение питания		:	~ 90..240 В, 50 Гц ;
	потребляемая мощность, ВА		:	не более 10 ;
	точность измерения, В		:	1 ;
	нелинейность, %		:	не более 1% в диапазоне от 100 до 220 В ;
	входной сигнал положения пускателя		:	~ 90..250 В, 50 Гц ;
	входной сигнал разрешения		:	~ 90..250 В, 50 Гц ;
	входной сигнал кнопка "СТОП1"		:	~ 90..250 В, 50 Гц ;
	входной сигнал кнопка "СТОП2"		:	~ 90..250 В, 50 Гц ;
	входной сигнал контакт "ГАО"		:	~ 90..250 В, 50 Гц ;
	входной сигнал контакт "ТРЗ"		:	~ 90..250 В, 50 Гц ;
	коммутируемый ток катушки аппарата, А
		- длительно	:	не более 3 ;
		- кратковременно (до 0,1 с)	:	не более 15 ;
	время выдержки до запуска, с		:	от 0 до 60 ;
	время разрешения для самозапуска, с		:	от 1 до 60 ;
	длина кабельных соединений, м		:	до 40 ;
	интерфейс для программирования		:	RS485 ;
	температура окружающей среды, °С		:	от -10 до +50 ;
	корпус		:	металлический ;
	габаритные размеры, мм		:	220 х 160 х 65 ;
	масса, кг		:	не более 3 ;
	степень защиты		:	IP68 ;
	средний срок службы, лет		:	10 ;

Устройство и работа

Устройство смонтировано в металлическом корпусе.

Схема выполнена на печатной плате.

На лицевую панель выведены следующие элементы :

• сетевой выключатель питания устройства ;
• светодиодный индикатор, сигнализирующий режим работы ;
• разъем для связи устройства с пультом диагностики и программирования параметров или ПЭВМ (ноутбуком).

В правой боковой части корпуса в верху находится заводской номер устройства, внизу расположено крепление для электрического заземления.

В нижней части корпуса расположен кабельный зажим для прокладки соединительных проводов к винтовым клемам устройства, расположенным на печатной плате.

Диагностика и программирование параметров устройства выполняется при помощи пульта диагностики и программирования (ПДП) или ПЭВМ (ноутбука) оснащенного специальной программой.

Программируемые параметры устройства :

• установка контроля сигнала разрешения пуска - ДА/НЕТ ;
• установка контроля кнопки "СТОП1" - ДА/НЕТ ;
• установка контроля кнопки "СТОП2" - ДА/НЕТ ;
• установка контроля контакта "ГАО" - ДА/НЕТ ;
• установка контроля контакта "ТРЗ" - ДА/НЕТ ;
• установка задержки времени Тз, сек - от 0 до 60 ;
• установка максимального интервала времени с момента отключения двигателя до восстановления напряжения, для разрешения повторного пуска, сек - от 1 до 60 ;
• установка пониженной величины напряжения на катушке пускателя, В - 100..245 ;
• установка восстановленной величины напряжения на катушке пускателя, В - 100..245 ;
• калибровочный коэффициент устройства - 1,000..4,999 ;
• режим работоспособности устройства с помощью пульта диагностики или ПЭВМ (ноутбука).

Для более точного измерения напряжения с частотой 50 Гц, выполняются измерения с интервалом около 100 мкc в течении полного периода и после чего определяется его величина.

Контроль и управление осуществляется следующим образом :

1. если величина напряжения на катушке пускателя достигла или стала ниже установленной пониженной величины (УПВ), происходит запись сигнала понижения напряжения сети в память контроллера, при этом контроллер фиксирует положение пускателя, состояния кнопок "СТОП" и контактов аварийного отключения (К/АО) ;
2. если на устройство поступил сигнал отключения или включения двигателя, в этом случае происходит следующая запись в энергонезависимую память путем смещения и замены старой записи на новую, следующими блоками :
• двигатель - отключен/включен ;
• состояние кнопки "СТОП1" ;
• состояние кнопки "СТОП2" ;
• состояние контакта группового аварийного отключения ;
• состояние контакта теплового реле защиты ;
• запись нормы напряжения если - "ДА/НЕТ" ;
• запись понижения напряжения - "ДА/НЕТ" ;
• дата и время отключения ;
3. если напряжение на катушке пускателя достигло установленной нормируемой величины, в этом случае происходит следующее :
   • контроллер анализирует последние данные, хранящиеся в энергонезависимой памяти ;
   • вырабатывает сигнал включения пускателя через промежуток времени Тз, в случае, если пускатель ранее отключился от понижения напряжения ;
4. если произошло отключение пускателя при помощи кнопок "СТОП" или контактов аварийного отключения, в этом случае устройство не осуществит управление пуском после восстановления напряжения ;
5. устройство также определяет промежуток времени с момента отключения двигателя до восстановления напряжения и согласно запрограммированным данным выполняет управление или игнорирует если время разрешения для самозапуска истекло ;
6. перед подачей сигнала управления, устройство проверяет наличие сигнала разрешения повторного запуска, если он запрограммирован ;
7. при каждом включении двигателя, устройство выполняет учетную запись в энергонезависимую память, которая содержит следующую информацию :
   • накопление общего количества включений электродвигателя ;
   • накопление количества само запусков электродвигателя ;
   • дата и время начала накопления учетной записи, которую можно просмотреть и обнулить при помощи ПДП или ПЭВМ.

Примечание. Сигнал разрешения может применяться в групповых пусках двигателей, при которых требуется поочередный запуск электрических машин с целью уменьшения посадки напряжения в следствии пускового режима.

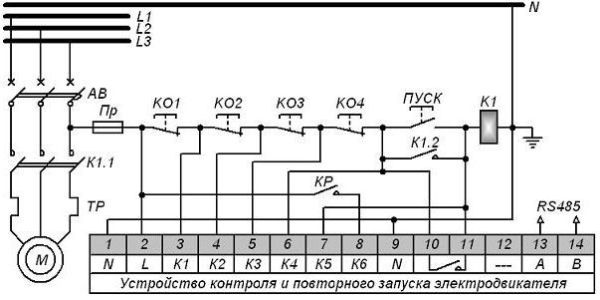

Схемы подключения

схема с одним контактом отключения		схема с двумя контактами отключения
схема с тремя контактами отключения		схема с четырьмя контактами отключения
